ACON-B

11 Questões Aplicados pelo Professor

Leitura de 7 min

Índice

Planejamento e Monitoramento de Derrota

  1. Configuração do ECDIS
  2. Traçar derrota
  3. Nomear Way Points
  4. Checar e nomear derrota
  5. Calcular Schedule / ETA
  6. Pontos de referência
  7. Ativar vetores do navio
  8. 8. Adquirir alvos no AIS e ARPA e monitorá-los no ECDIS
  9. Configurar Safety Frame
  10. Maré no destino
  11. Mensagem AIS
  12. Recomendação do Comandante
  13. Aviso de exercício de tiro

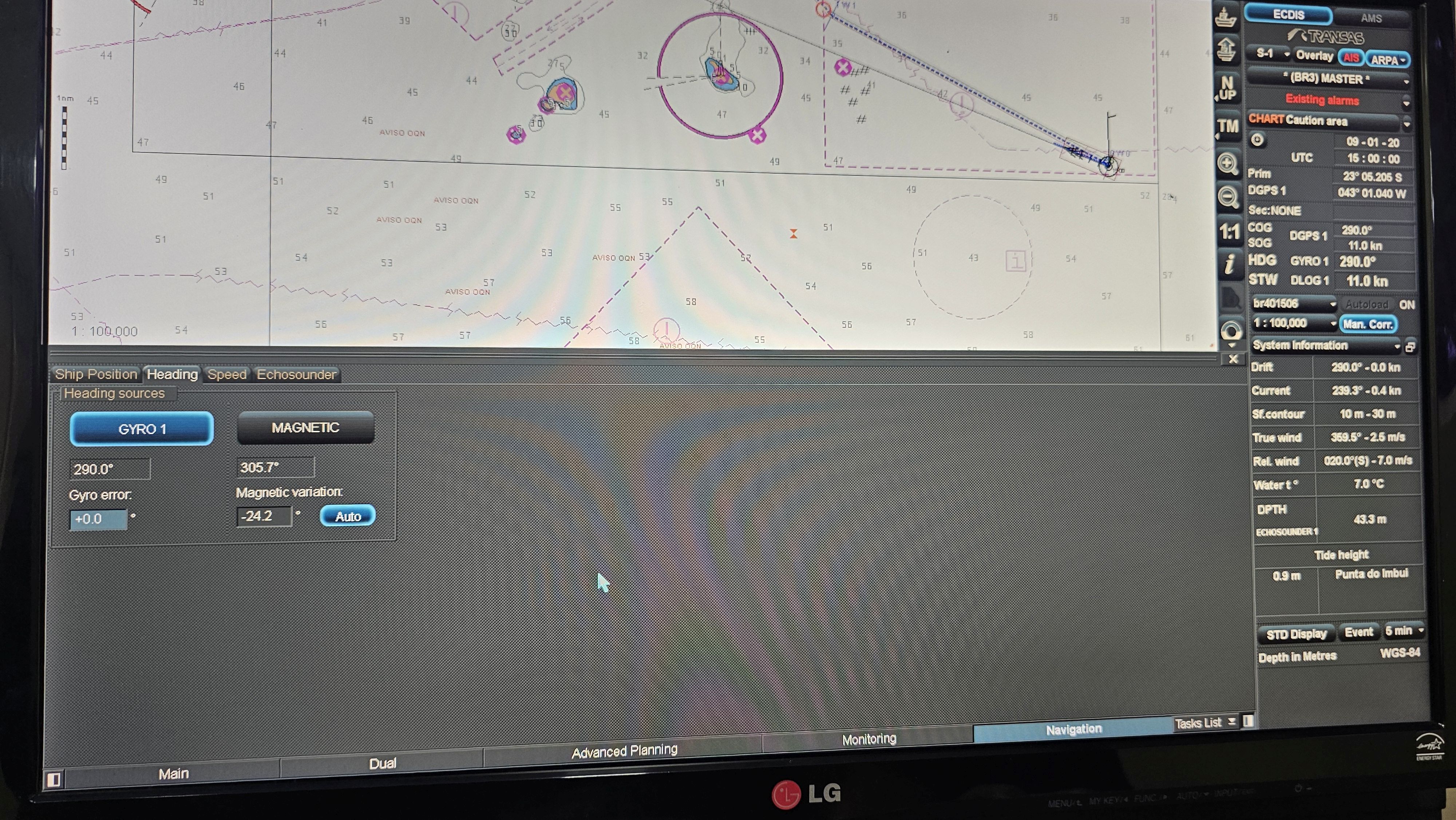

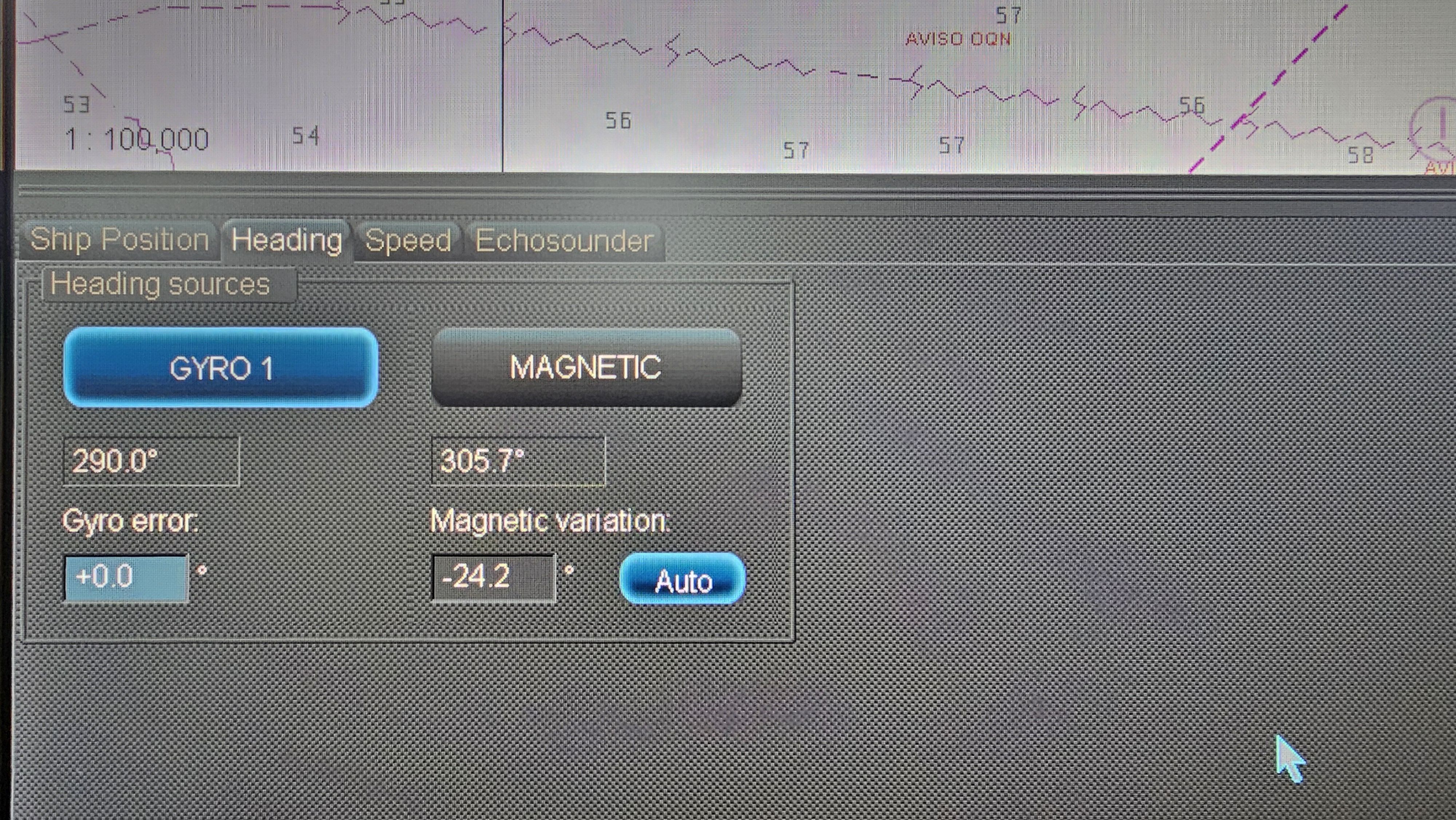

1. Configurar ECDIS sabendo que o comprimento do navio é de 40 metros, calado 5m e sua gyro está inoperante.

Verificar os sensores e selecionar a agulha Magnética.

Task List → Navigation → Heading → Magnetic

Selecionar:

MAGNETIC

Índice

1.1 Adicionar comprimento do navio 40 metros

Acessar:

→ Task List → Advanced Plannig → Coluna Turn Radius
  • Comprimento: 40 m

Atenção — Turn Radius (Curva de Giro)

Pré-requisito: os Waypoints precisam estar criados antes de configurar o Turn Radius.

O comprimento do navio deve ser considerado no Advanced Planning, na coluna Turn Radius (Curva de Giro) dando um duplo clique.

Para determinar o valor a ser inserido no campo, utilizar:

Turn Radius = (Comprimento do navio × 3) ÷ 1852

Exemplo — navio de 40 m:

(40 × 3) ÷ 1852 = 0,0648 nm

Portanto, o valor calculado é aproximadamente 0,065 nm.

Ao inserir o valor no ECDIS, o sistema pode arredondá-lo automaticamente para 0,07 nm, conforme a precisão permitida pelo campo.

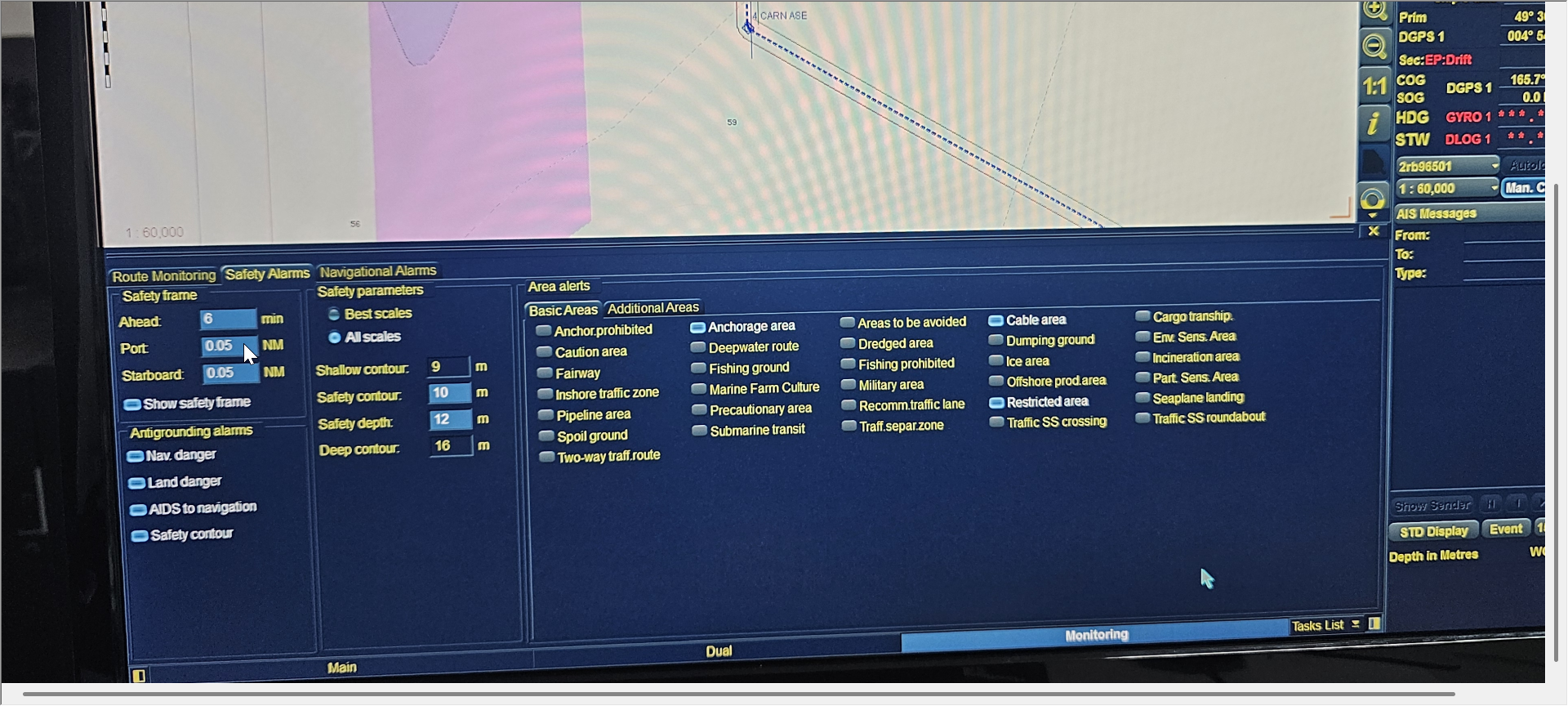

1.2 Adicionar parâmetros de calado (Safety Contour e Safety Deep)

Acessar:

→ Task List → Monitoring → Aba Safety Alarms → Aba Safety Meters
  • Calado: 5 m

Atenção — Parâmetros de Segurança

O calado do navio indicado pelo professor é 5 m.

Esse valor será utilizado para calcular os parâmetros de segurança da carta.

Cálculos

Safety Contour

1,2 × Calado

1,2 × 5 = 6,0 m

Resultado: 6,0 m

Safety Depth

1,5 × Calado

1,5 × 5 = 7,5 m

Resultado: 7,5 m

1.3 Adicionar parâmetros de calado (Shallow Contour e Deep Contour)

Acessar:

→ Task List → Charts → Aba ENC

Atenção — Parâmetros de Segurança

O calado do navio indicado pelo professor é 5 m.

Esse valor será utilizado para calcular os parâmetros de segurança da carta.

Cálculos

Shallow Contour

1,1 × Calado

1,1 × 5 = 5,5 m

Resultado: 5,5 m

Deep Contour

2 × Calado

2 × 5 = 10,0 m

Resultado: 10,0 m

Índice

2. — Traçar derrota da posição do navio até 50°32.699’ N / 005°02.249’ W, com no mínimo 10 Way Points.

Acessar:

→ Task List → Advanced Plannig → New

Primeiro ponto

Na tela do mapa:

Traçar a partir da posição do navio no momento

→ Adicionar utilizando o cursor mouse.

Ponto de chegada

00° 52,699' N
005° 02,249' W

→ Adicionar

A rota aparece ligando os dois pontos.

→ Salvar

Índice

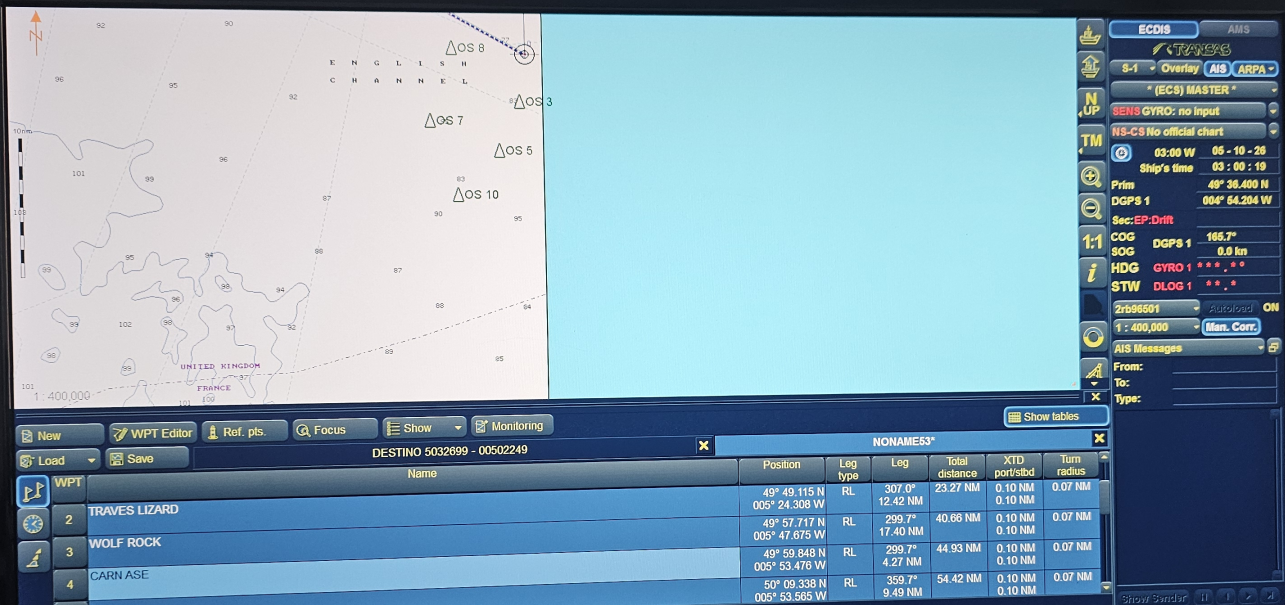

Passo 3 — Nomear os principais Way Points

Na lista de pontos:

Primeiro ponto

→ Task List → Advanced Plannig → Selecionar WP desejando

Selecionar WP desejado, da um duplo clique → Renomear → Exemplo: Través Cabo Frio. → ENTER → SALVAR

Índice

4. Checar a derrota e nomeá-la

4.1 Checar a derrota

Acessar:

→ Task List → Advanced Plannig → Check Route → Play Check Route

Conferir se os alarmes gerados não impedem a navegação.

  • Sem áreas rasas

  • Sem áreas proibidas

  • Sem perigos

4.1 Nomear a derrota

Após checar toda rota, nomear no campo determinado e da ENTER.

Depois:

→ Clicar em SALVE

Índice

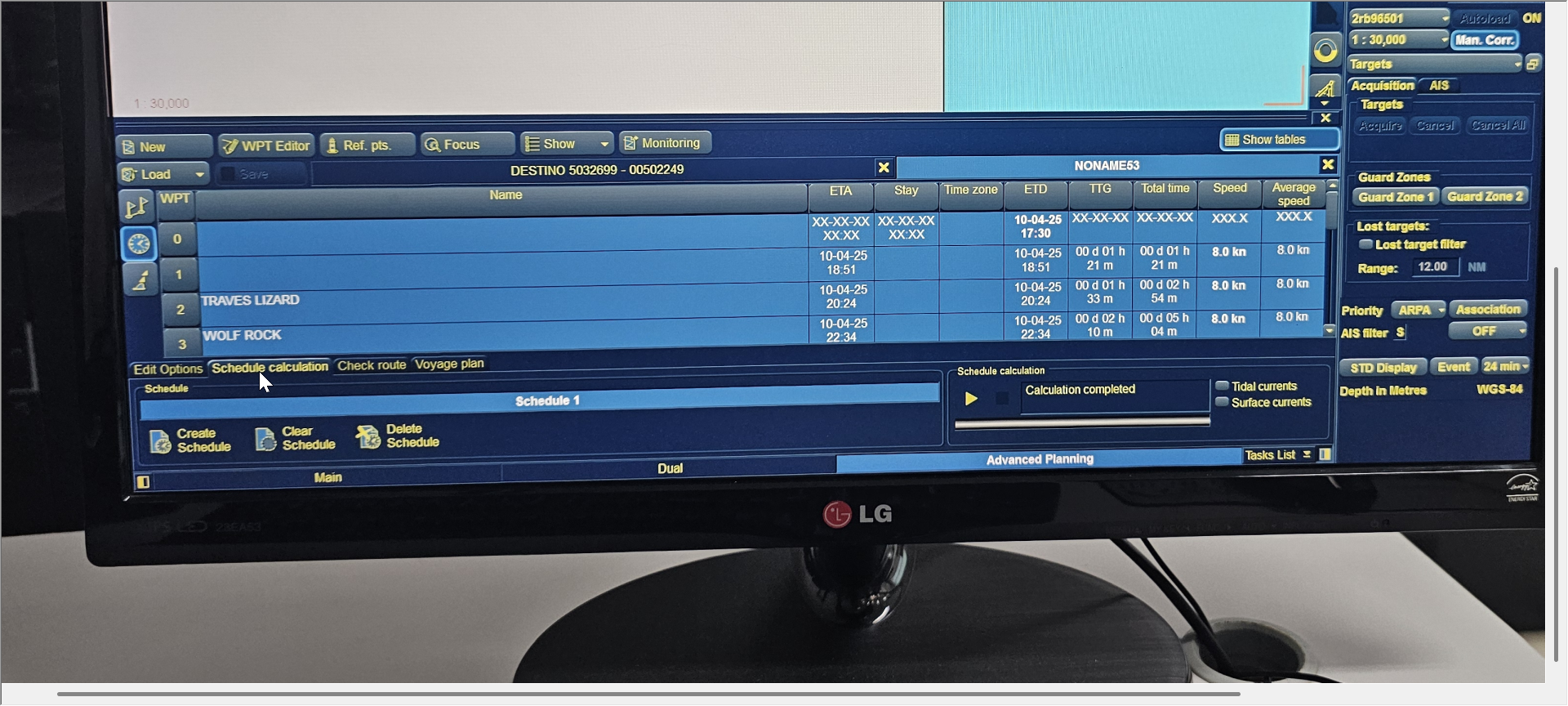

5. Suspender em 10/04/2025 às 1730 UTC, velocidade de 8 nós, aguardar 1 h no WPT 5 e determinar a ETA no destino

Na rota salva:

→ Task List → Advanced Plannig → Schedule Calculation → Create Schedule → Schedule Calculation Botão Play

Antes de calcular o Schedule

Antes de executar o Schedule, é necessário preencher as informações abaixo:

1. ETD — Horário de partida

Inserir somente na Linha 0:

10/04/2025 — 17:30 UTC

2. Velocidade

Inserir a velocidade planejada na Linha 1 e replicá-la até o último Waypoint.

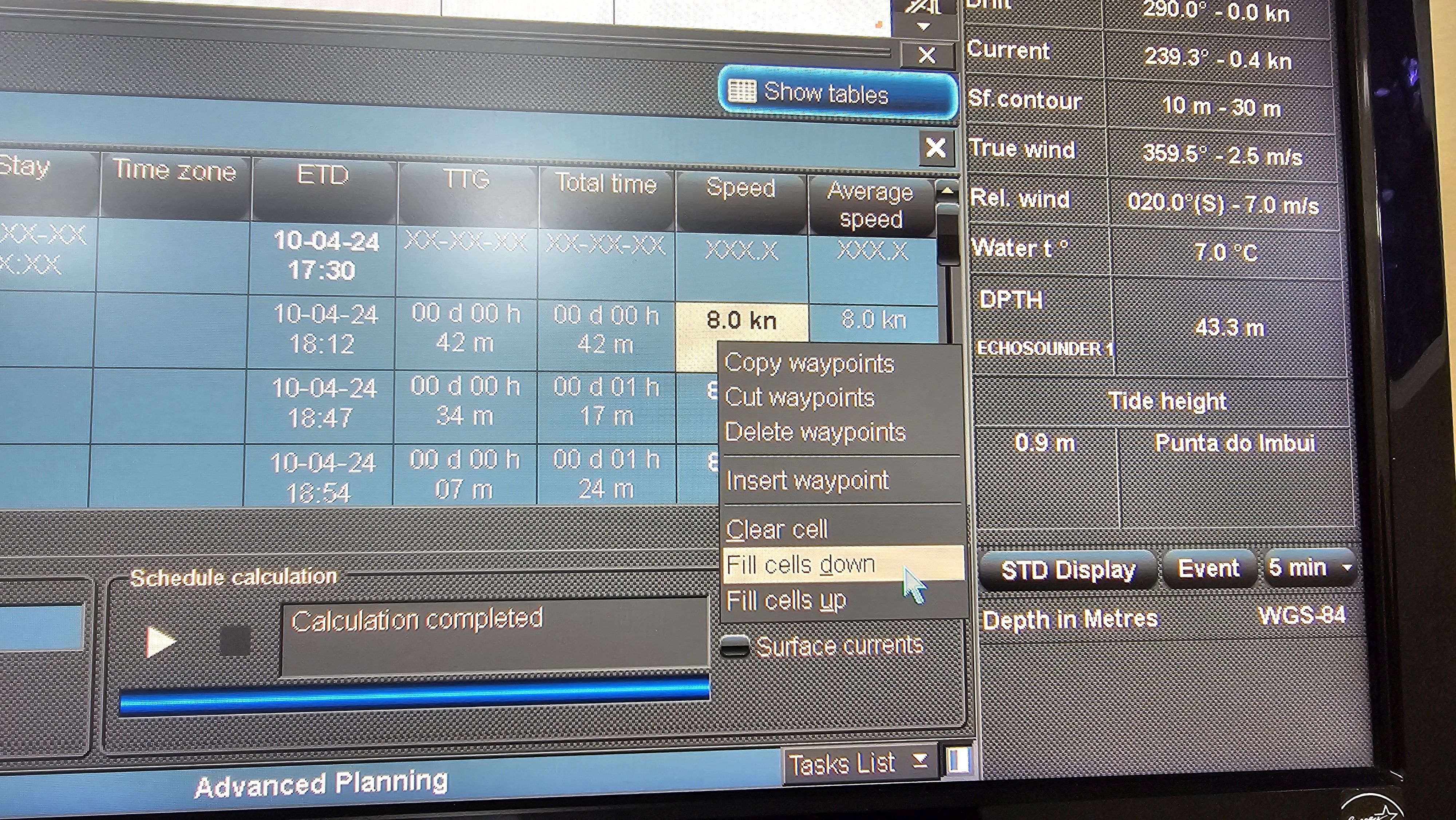

Atalho — Replicar a velocidade

  1. Insira a velocidade desejada na Linha 1.
  2. Clique com o botão direito do mouse sobre o valor inserido.
  3. Selecione Fill Cells Down.
  4. O ECDIS irá replicar automaticamente a velocidade para o restante da coluna, até o último Waypoint.

3. STAY — Tempo de permanência

Após preencher a velocidade, localize a linha do Waypoint indicado pelo professor e, nessa mesma linha, preencha o campo STAY.

Neste exercício:

  • Waypoint: WPT 5

  • STAY: 01:00 h

Atenção STAY deve ser inserido na linha do Waypoint correspondente.

O

Neste exercício, inserir 01:00 h na linha do WPT 5.

Depois de preencher o ETD, a velocidade e o STAY, o Schedule estará pronto para ser calculado.

Índice

6. Inserir 2 pontos de referência

Acessar:

→ Task List → Advanced Plannig → REF. PTS

Para criar uma referência:

Clicar com botão esquerdo no Waypoint onde vai partir essa marcação
→ segurar
→ arrastar até o ponto de terra mais próximo (Ex: Um faról)
→ soltar

Repetir para criar o segundo ponto de referência.

Vídeo de apoio — Adicionar pontos de referência

Índice

Passo 7 — Ativar os vetores do navio

Acessar:

→ Task List → Navigation → Functions → Vectors

Selecione os vetores HDG, STW, COG e SOG. Confirmação visual: quando selecionados, os vetores ficam destacados em azul.

Índice

8. Adquirir alvos no AIS e ARPA e monitorá-los no ECDIS

1. Verificar a integração

No menu principal, à direita da tela, confirme que o AIS não está indicado em vermelho. Se estiver vermelho, significa que o AIS está fora de operação, nesse caso informe ao professor.

2. Acessar as configurações

Task List → Targets

3. Ativar a exibição dos alvos

Habilite a opção:

Show AIS Targets

4. Verificar na carta

Retorne à tela principal do ECDIS. Os navios com AIS recebidos deverão aparecer na carta como símbolos triangulares.

5. Selecionar e monitorar um alvo

Clique em um alvo na carta e verifique os dados apresentados pelo sistema.

Verificação

A exibição dos alvos depende da integração AIS estar disponível e dos dados estarem sendo recebidos pelo ECDIS. Confirme que o AIS não está indicado em vermelho no menu principal à direita.

Índice

9. Configurar Safety Frame

Task List → Monitoring → Aba Safety Alarms → Safety Frame

Índice

10. Verificar altura da maré na chegada

Task List → Tasks → Tides

Buscar da tábua de maré

A estação pode ser localizada:

  • Por nome: Places
  • Por proximidade: definir um raio de distância e buscar as estações mais próximas.

Índice

11. Enviar mensagem AIS para um navio próximo, a fim de realizar uma experiência com o equipamento

Selecionar o navio próximo:

Task List → AIS → Navio → Aba Messaging
→ Mensagem / Text Message

No campo Send Message, escolher o tipo de mensagem:

  • Safety Text — mensagem de segurança
  • Normal Text — mensagem normal

Exemplo de mensagem

Teste de equipamento.

Após inserir a mensagem:

→ Send on Channel A & B

Atenção

Antes de enviar, confirme se o tipo de mensagem selecionado (Safety Text ou Normal Text) corresponde ao que foi solicitado no exercício.

Índice

12. Registrar na carta a recomendação do comandante para atenção a navegação na zona de separação de tráfego

Task List → MAPS → Aba Text → Escrever Mensagem → OK →

Criar um aviso ou nota com a ferramenta MAPS

Como remover um aviso ou nota criado pelo MAPS

Após digitar o texto e o campo info, siga para qualquer local na carta e clique para inserir a mensagem.

Índice

13. Inserir um aviso de exercício de tiro da Royal Navy, com área circular de 5 NM com centro em 50°21.274’ N / 006°33.831’ W

Task List → MAN CORR → Aba Circles → Escolher Tipo de Círculo → OK

Vídeo de apoio — Inserir um aviso exercício

Índice
